METRO DIGITAL CONTROLADA DE MANERA MANUAL Y DE FORMA AUTOMATICA POR MEDIO DEL COMPUTADOR
AUTORES
MIGUEL ANGEL MARIN NARANJO
OSCAR IVAN RUEDA MONTENEGRO
Presentado a:
HEY LENS JAIR PINTO BAUTISTA
Presentado a:
HEY LENS JAIR PINTO BAUTISTA
INTRODUCCION
El metro digital es un dispositivo electrónico que facilita al usuario el poder medir distancias cercanas de hasta cuatro metros sin tener cintas métricas, que suelen ser en ocasiones muy incomodas de manejar, ya que son muy extensas.
Está compuesto por componentes electrónicos manipulados por un microcontrolador pic 18f4550, Que es el encargado de activar el sensor ultrasónico que se encarga de medir la distancia. Es externo. El cual consiste en emitir una onda de alta frecuencia que al rebotar con un objeto y regresar teniendo en cuenta el tiempo que se demoró la onda en volver calcula la distancia. También se establece una conexión por puerto USB que se también se encargara de controlar las medidas del dispositivo.
DESCRIPCIÓN
DEL PROYECTO
Funciona mediante la transmisión de una ráfaga de ultrasonido en una frecuencia muy por encima del rango auditivo humano y provee un pulso de salida, el cual corresponde con el tiempo requerido por el eco (rebote) para retornar hasta el sensor. Al medir la duración de este pulso se puede calcular fácilmente la distancia al objetivo.

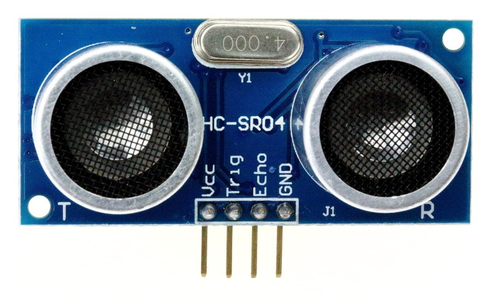

Las características más importantes del sensor PING son las siguientes:
- VCC: Alimentación +5V (4.5V min – 5.5V max)
- TRIG: Trigger entrada (input) del sensor (TTL)
- ECHO: Echo salida (output) del Sensor (TTL)
- GND
- Rango: 2 cm a 3 m
- LED indicador de ráfaga que muestra la actividad del sensor
- Interfaz bidireccional por pulso, en un único pin de E/S para comunicación con microcontroladores TTL (5V) o CMOS (3.3V)
- Disparo de entrada: pulso TTL positivo, 2 μs mínimo, 5 μs típico
- Pulso eco de salida: pulso positivo TTL, 115 μs mínimo a 18.5 ms máximo.
El circuito es alimentado por 5v al conectarlo a fuente de alimentación se activa todos los componentes electrónicos principal mente el pic y la pantalla LCD, en la pantalla muestra dos opciones la primera es la medición manual y la segunda es la medición automática , para activar algunas de las dos se debe presionar un interruptor cuando se presiona por primera vez el interruptor .
Se activa la opción de medición de forma manual esta consta de solo medición, muestra en pantalla la medición y se va actualizando, cuando se vuelve a oprimir el mismo interruptor se activa el modo automático el funcionamiento de este es darle una medida por medio de unos interruptores que están en el circuito impreso y cuando encuentra la medida exacta suena una alarma y cuando está cerca de ella suena la alarma pero dando secuencias. El circuito también está conectado al computador por puerto USB, El PIC 18F4550 permite la conexión por USB con el computador por los pines 23 y 24 y de esta manera se puede controlar desde la computadora mediante la instalación de un driver y un programa realizado en visual Basic que funciona en modo automático en el programa se va actualizando igual que la pantalla led y desde el programa se le puede dar una medida y de la misma forma cuando encuentra la distancia una alarma suena.
PLANO
DEL CIRCUITO
PLANO
DEL CIRCUITO IMPRESO
MATERIALES
- -Microcontrolador PIC18F4550.
- - Pantalla lCD 7”.
- - Oscilador de 20MHz.
- - 4 pulsadores normalmente abiertos.
- - 1 Resistencias de 1KΩ.
- - 2 Resistencias de 10KΩ.
- - 1 Resistencias de 220Ω.
- - Sensor ultrasonido.
- - Cable usb.
- - Fuente de 5v
- - Potenciómetro de 10KΩ
- - Cables para conexión
- - Quemador pic
SOFTWARE
UTILIZADOS
- pickit2
- Visual basic
Programa del Microcontrolador Pic echo en pickit2 para nedir la Distancia
Enlace de Descarga:
Programa Realizado en visual basic conexión usb
Enlace de Descarga:
Driver para realizar la conexión USB
Enlace de Descarga:
CONCLUSIÓN
En este proyecto adquirimos muchos conocimientos que no sabíamos sobre electrónica digital que mediante el desarrollo de las clases y el ex fuerzo de nosotros mismos investigando para poder desarrollar bien el proyecto mencionado,
El metro digital es capaz de trabajar con una exactitud increíble y mayor rapidez, facilitando el trabajo al usuario, ya que consta de interfaz amigable al mismo.
